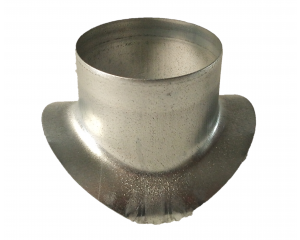

Sattelstück 90°

Das Sattelstück teilt die Luft einer Lüftungsanlage oder Wohnraumlüftung von einer Hautpleitung in eine Nebenleitung auf. Die Strömungsrichtung ändert sich um 90°. In der Regel werden bei einer Lüftungsanlage in einer Hauptleitung sowie in den Nebenleitungen mehrere Sattelstücke eingebaut, um die Zuluft oder Abluft an mehere Stellen zu verteilen.
Bei dem Bau einer Lüftungsanlage im privatem und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden in der Regel 90° Satteltücke eingesetzt. Das Sattelstück hat die gleiche Funktion wie ein T_Stück, ist jedoch günstiger aber die Montage ist aufwendiger.
Bei größeren Durchmesser kann die Bauform von der Abbildung abweichen.

Montageanleitung Sattelstück

In das Hauptrohr wird auf die entsprechende Stelle ein Loch mit einem Durchmesser des abgehenden Lüftungsrohrs eingeschnitten, so dass das abgehende Lüftungsrohr sich an der vorgesehene Stelle befindet. Der Bord des Sattelstücks wird mit Nieten oder selbstbohrenden Schrauben an das Hauptlüftungsrohr bzw. Wickelfalzrohr befestigt. Das andere Ende des Sattelstücks wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsabzweigs ist ca. 2 mm kleiner als das Nennmaß.
