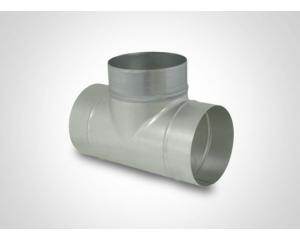

T-Stück 90°

Das T- Stück oder auch Abzweig genannt teilt die Luft einer Lüftungsanlage oder Wohnraumlüftung von einer Hautpleitung in eine Nebenleitung auf. Die Strömungsrichtung ändert sich um 90°. In der Regel werden bei einer Lüftungsanlage in einer Hauptleitung sowie in den Nebenleitungen mehrere Abzweige eingebaut, um die Zuluft oder Abluft an mehere Stellen zu verteilen.
Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden in der Regel 90° oder 45° T-Stücke eingesetzt.

Montageanleitung für Abzweige:

Das Hauptrohr wird auf die entsprechende Länge gekürzt, so dass das abgehende Lüftungsrohr sich an der vorgesehene Stelle befindet. Der Abzweig wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrende Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsabzweigs ist ca. 2mm kleiner als das Nennmaß.
